WUTA Manual Button Press
Düymə və gözlük üçün əl presi
Marka: WUTA

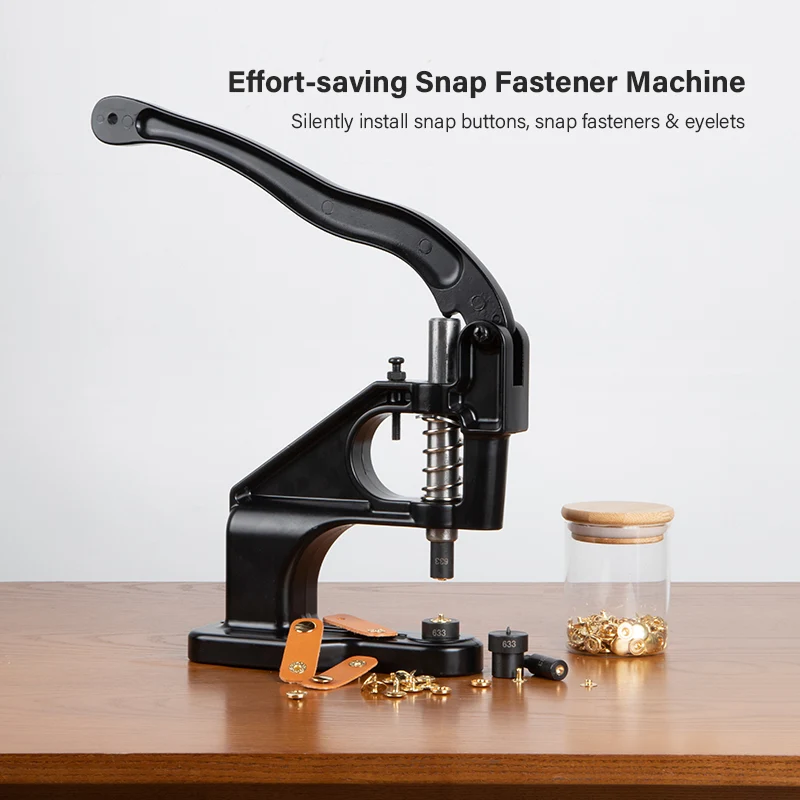

Alüminium ərintisi və poladdan dəyişən qəlibli sakit işləyən montaj presi.
Xüsusiyyətlər
- Maşın 1335 q; qəlib seçimə görə 70–180 q. Maşın və qəlib ayrıca satılır, hər ikisi ayrıca seçilməlidir. Ölçmə fərqi 0,5–2 sm kimi qeyd olunur; xırda yağ/cızıq izləri mümkündür.

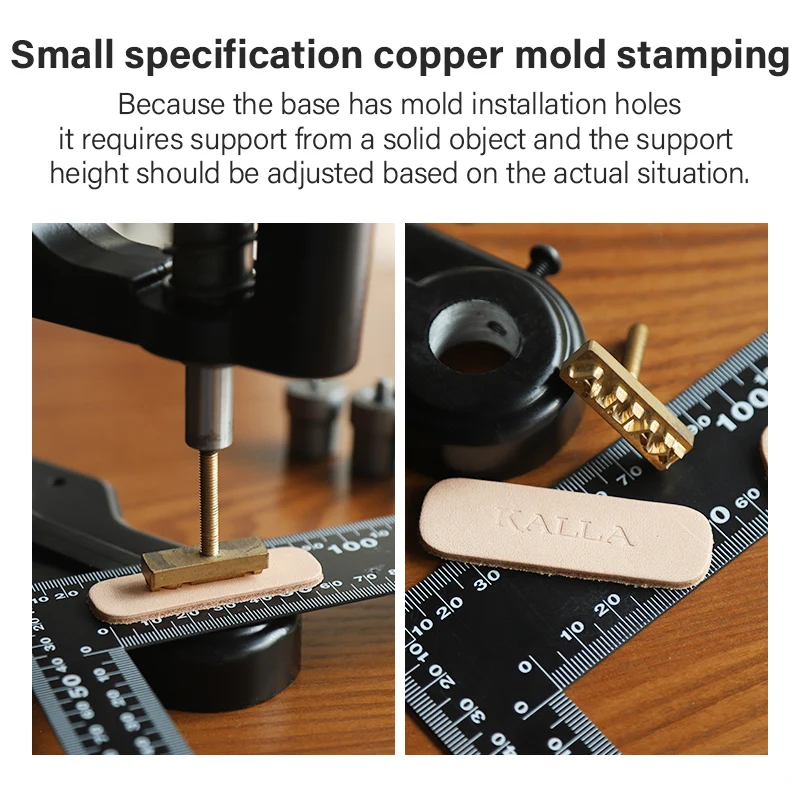

- Düymə/gözlük montajı və kiçik möhür basması; möhürün altında sərt dayaq və uyğun hündürlük tələb olunur. Qəlib ölçüsü, furnitura mil uzunluğu və material qalınlığı bir-birinə uyğun olmalıdır.
- Snap Button qəlibləri, hərəsi 4 hissə: 666#—8 mm; 665#—10 mm; 633#—12,5 mm; 831#—15 mm. Snap Fastener qəlibləri, hərəsi 4 hissə: 205#—10 mm; 203#—12,5 mm; 201#—15 mm.
- Gözlük qəlibləri, hərəsi 2 hissə, daxili diametr: 26#—12 mm; 24#—10 mm; 22#—8 mm; 20#—6 mm; 2#—5 mm; 8#—2,5 mm.
- Pərçim qəlibləri: 3/4/5/6/7/8/9/10 mm, hərəsi 2 hissə. Qabarıq göbələk pərçim qəlibləri: 4/5/6/7/8/10 mm, hərəsi 2 hissə. Dərzi, əl işi, lövhə və istehsalat montajı üçün.

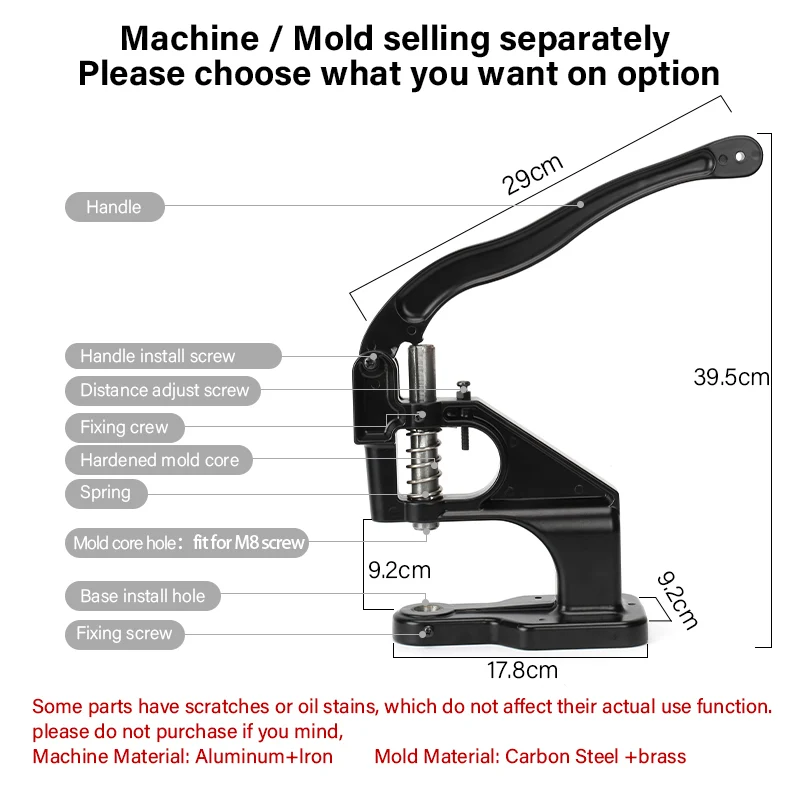

- Maşın şəkli 39,5 sm hündürlük, 29 sm qol, 17,8×9,2 sm altlıq və 9,2 sm iş boşluğu göstərir. Altlıq üç vintlə masaya bərkidilə bilər. Yuxarı qəlib vinti 7,8 mm, aşağı yuva 19 mm; başqa sxem yuxarı yuvanı M8 üçün adlandırır.

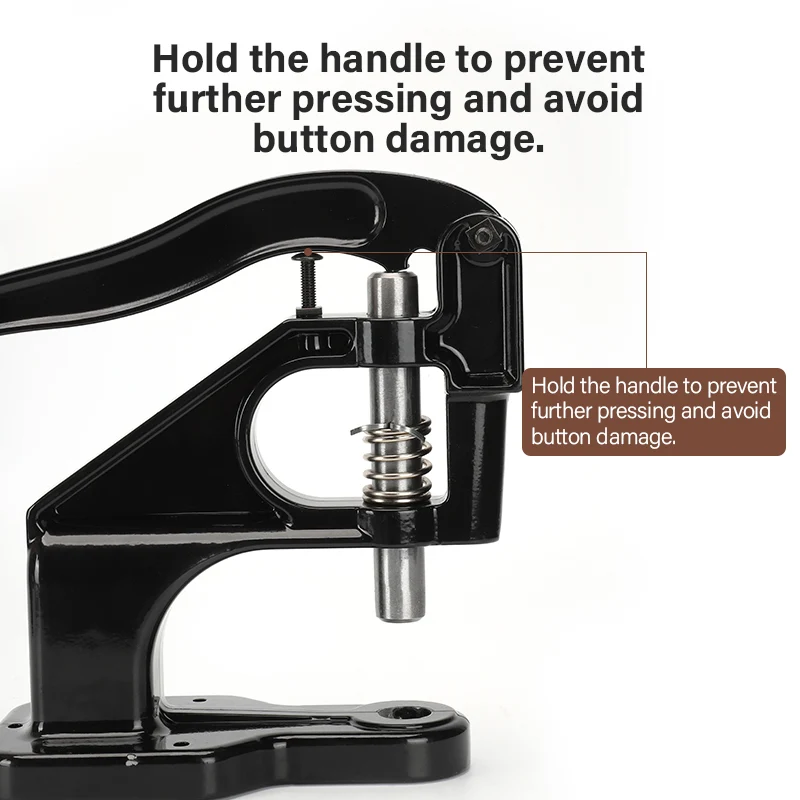

- Qol bərkidicisi, qəlib hündürlük vinti, sürgü bərkidicisi, sərtləşdirilmiş sürgü və geri qaytarıcı yay göstərilir. Yuxarı-aşağı qəlib məsafəsi onların toqquşmaması və düymənin əzilməməsi üçün tənzimlənir. Qəlib materialı karbon polad və latundur.
- Qəliblər WUTA furniturasına əsasən hazırlanıb; eyni nominal ölçüdə olan bütün Avropa standartı və başqa marka düymələrinə uyğunluq zəmanəti verilmir. Nümunədəki düymə, pərçim və gözlüklər daxil deyil.
- Quraşdırmada aşağı qəlib yuvaya oturdulur, yuxarı qəlib vintlə bərkidilir; düymə qapağı, deşilmiş dəri və yuva yerləşdirilib qol basılır. İkinci cüt qəliblə ayaqlı hissə, digər dəri və qarşı düymə eyni qaydada yığılır.
- Şəkilli dəstlər: 4 düymə ölçüsü—16 hissə; 201/203/205 üçlüsü—12 hissə; 8#/2#/20#/22# gözlükləri—8 hissə; 11 qəlib dəsti—36 hissə; altı gözlük ölçüsü 8#/2#/20#/22#/24#/26#—12 hissə.
- Qalereyada göbələk pərçim dəsti 4/5/6/7/8/10/12 mm üçün 14 hissə, adi pərçim dəsti 3/4/5/6/7/8/9/10/12 mm üçün 18 hissə verir. 12 mm ölçü əsas mətn siyahısında yoxdur.
- 831# qəlibin dörd hissəsi soldan sağa diametr×hündürlük: 22×25, 11×33, 22×30, 12×35 mm. 665#: 22×23, 12×35, 23×30, 12×34 mm. 666#: 22×23, 12×35, 23×30, 12×35 mm.
- 24# gözlük qəlibində aşağı hissə üst Ø22/alt Ø18×30 mm, yuxarı hissə Ø14×34 mm və Ø8 mm vint; 26#-də aşağı üst Ø24/alt Ø18×32 mm, yuxarı Ø17×35 mm və Ø8 mm vint göstərilir.
- Köhnə 8#/2#/20#/22# şəkillərində alt/yuxarı hissənin diametr×hündürlüyü uyğun olaraq 22×28 / 13×35; qalan üçündə 22×30 / 13×35 yazılıb, lakin vahid sm-dir. Bu vahid maşının ölçüsü ilə uyğunsuzdur və mm kimi avtomatik düzəldilmir.
- Köhnə 201# kartında dörd hissə 22×25, 13×35, 22×30, 14×35; 203#-də 22×24, 12×35, 22×28, 12×35; 205#-də 22×24, 12×35, 23×30, 12×35; 633#-də 22×26, 19×35, 24×30, 12×37 göstərilir. Bu kartlar da sm yazır; sonrakı mm kartları ilə vahid ziddiyyəti var.
Texniki göstəricilər
| Məhsul qrupu | Dəlikaçan alətlər |
|---|
| Material | Alüminium ərintisi + polad |
|---|
| Maşın çəkisi | 1335 q |
|---|
| Qəlib çəkisi | 70–180 q, seçimə görə |
|---|
| Maşın hündürlüyü / qol | 395 / 290 mm |
|---|
| Altlıq / iş boşluğu | 178×92 mm / 92 mm |
|---|
| Qəlib bağlantısı | Yuxarı Ø7,8 mm (M8 sxemi); aşağı yuva Ø19 mm |
|---|
| Masa bərkidilməsi | 3 vint |
|---|
| Qəlib materialı | Karbon polad + latun |
|---|
| İstehsalçı məhsul adı | Manual Button Installation Tool Eyelet Hand Pressing Machine | WUTA |
|---|
