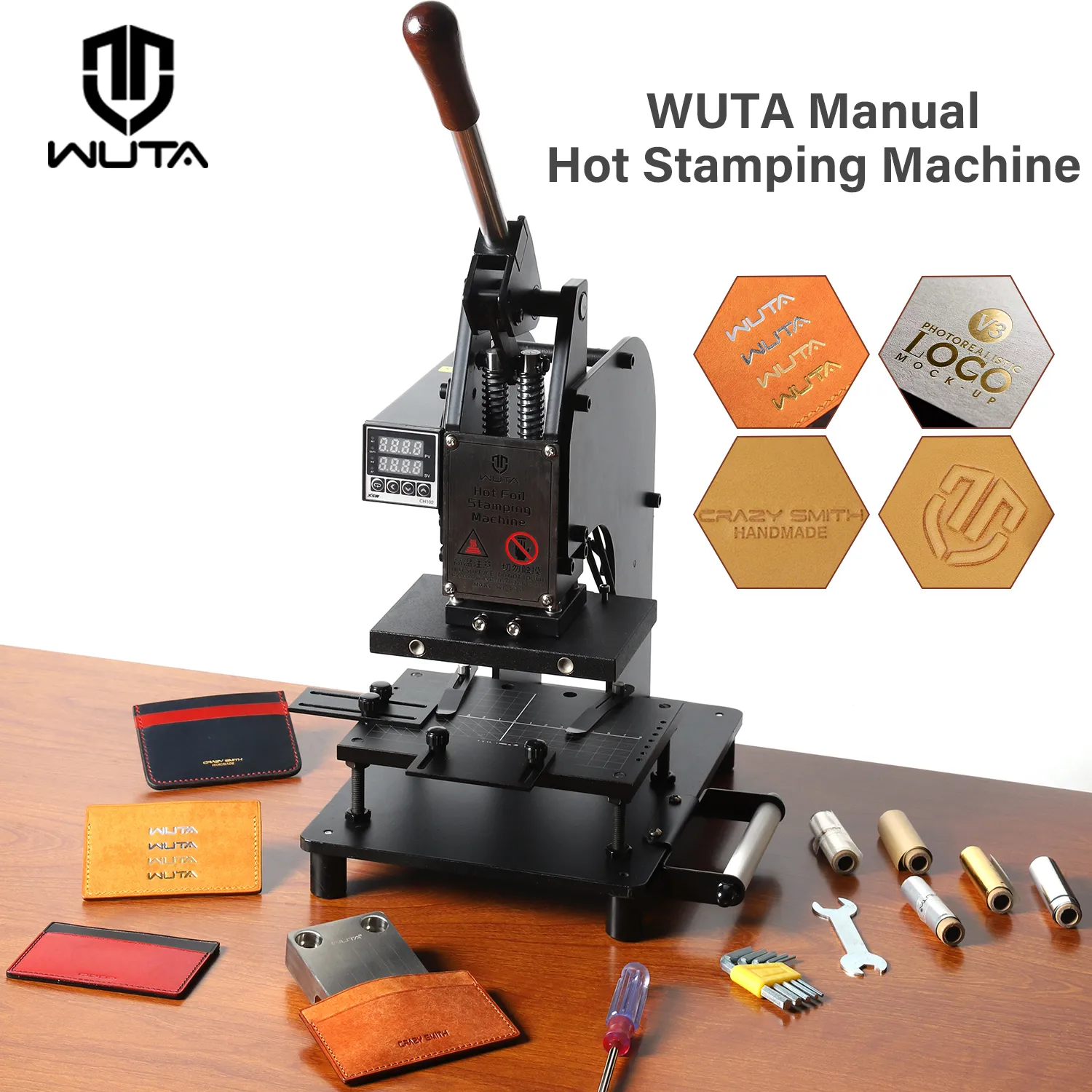

WUTA Manual Hot Stamping Machine
Rəqəmsal isti folqa və relyef basma presi
Marka: WUTA
PID temperatur nəzarəti və əl qolu ilə masaüstü basma presi; dəri, karton, plastik və tort səthində folqa/relyef üçün təqdim olunur.
Xüsusiyyətlər
- Əsas gövdə qara püskürtmə boyalı karbon polad; qızdırıcı lövhə və masa alüminium; sap 45# polad və fıstıq ağacı. LED ekranlı PID kontroller, K tip termocüt və 2 A şüşə sığorta.
- 2 ədəd Ø10 × 100 mm, 250 W qızdırıcı; ümumi 500 W. ABŞ AC120 V–60 Hz; Avropa AC230 V–50 Hz; Yaponiya AC100 V–50/60 Hz; Çin AC220 V–50 Hz versiyaları.
- Temperatur 0–400°C / 32–752°F, dəqiqlik ±5°C; sürət 10–50 basma/dəqiqə. Qızdırıcı lövhə 100 × 150 mm / 4 × 6 düym, iş masası 130 × 180 mm, basma hündürlüyü 50 mm, basma mərkəz məsafəsi 150 mm.
- 150°C-yə isinmə cədvəldə 6–8 dəqiqə, ümumi iş temperaturuna isinmə təsvirində 5–8 dəqiqədir. Brutto təxminən 16,4 kq; ağac qutu 330 × 260 × 445 mm. Mənbə ABŞ UL elektrik təhlükəsizliyi sertifikatı olduğunu bildirir.
- Tərkib: əsas qurğu və sap—hərəsi1; 304 paslanmayan polad hazır məmulat jig-i1; 5 rəng folqa—hər rulon2 m, cəmi5 rulon; 10 × 30 sm istiliyədavamlı ikitərəfli lent1 rulon; ehtiyat qızdırıcı1; termocüt1; 2 Aşüşə sığorta3.
- Qalan tərkib: tənzimlənən mövqeləmə aksesuarı1; onun qara başlı vinti5; basma yay lövhəsi2; 304 polad başlı vint2; ara borusu2; Phillips tornavida1; 5 hissəli altıbucaqlı açar dəsti1; ikiuclu açar1; istifadə təlimatı1; uyğunluq sertifikatı1.
- Mövqeləmə sistemi təkrarlanan basma dərinliyi/yerləşməsi üçün; 304 polad jig yalnız müəyyən hazır məhsul ölçülərinə uyğundur, loqosuz hazır məmulata sonradan logo vurmağa imkan verir.
- Yandıranda ekran cari temperaturu göstərir. Set düyməsinə basıb rəqəmləri yanıb-sönən rejimə keçirin, « ilə rəqəm seçin, yuxarı/aşağı düymələrlə dəyişin, Set ilə təsdiqləyin; qurğu seçilən temperatura isinir.
- Relyef: sapı və mövqeləmə hissələrini quraşdırıb məmulatı sabitləyin. Təxminən75°C-də basma yerini kilidləyin, qəlibi düzləndirib istiliyədavamlı lentlə lövhəyə yapışdırın. Sonra120–140°C-də sınaq basması edin; dəyişərkən isti qəlibi arxadan maket bıçağı ilə ehtiyatla qaldırmaq göstərilir.
- Folqa: eyni hazırlıqdan sonra transfer kağızı dayağını quraşdırın.80–100°C-də sahəni şəffaf daşıyıcı filmlə örtüb1 saniyə yüngül basın, təxminən0,5 mm çökəklik yaradın. Rəngli üzü yuxarı folqanı qoyub2–3 saniyə basın, qaldırıb altlığı ehtiyatla soyun. Yapışmanı gücləndirmək üçün şəffaf filmlə bir dəfə yenidən basın.
- Şəkil üzrə baza 280 × 205 mm, qol 280 mm və taxta tutacaq hissəsi 80 mm-dir. Sxem aşağı ayaq hündürlüyünü 25 mm, əsasdan qızdırıcı səviyyəyədək 100 mm, arxa çərçivə hissəsini 190 mm işarələyir. Qızdırıcı lövhə 100 × 150 × 15 mm-dir. Lövhədə model WT-1015 yazılıb.
- Şəkil parametr cədvəlində qablaşdırma 300 × 230 × 400 mm, əsas mətndə taxta qutu 330 × 260 × 445 mm-dir. Şəkilli komplektdə tənzimlənən mövqeləndirmə hissəsi 2 ədəd, mətn siyahısında 1 yazılıb. Bəzi şəkil siyahılarında 10 × 30 sm lent iki ayrı sətirdə təkrarlanır; bu, 2 rulonun təsdiqi sayılmır.
- ABŞ versiyasının bir şəklində 5 rəngli, hərəsi 2 m folqa nümunələri üstündən qırmızı xəttlə çıxarılıb, digər şəkillərdə və ümumi siyahıda isə daxildir. Folqasız təsvir ayrıca saxlanır; bütün versiyalara eyni məzmun fərz edilmir.
- Şəklin ilkin tətbiq göstəriciləri: bitki aşılı dəriyə folqa 80–100°C/1–2 saniyə; xrom aşılı dəri və PU dəriyə folqa 80–100°C/2–3 saniyə; karton və plastikə folqa 120–140°C/3–5 saniyə. Basma izi üçün bitki aşılı dəri 120–140°C/3–5 saniyə, xrom aşılı və PU dəri 120–140°C/5–6 saniyə göstərilir. Bunlar başlanğıc sınaq göstəriciləridir; qəlib və materiala görə tullantı parçada yoxlanmalıdır.
- Mənbə təhlükəsizlik şəklinə görə yerli gərginliyə uyğun versiya və torpaqlanmış rozetka işlədilməli, yaş əllə istifadə və elektrik kontaktlarına toxunma olmamalıdır. Söndürdükdən sonra qızmış hissələrə toxunmazdan əvvəl ən az 60 dəqiqə gözləyin; istiliyədavamlı əlcək tövsiyə edilir.
- Dəqiq mövqeləndirmə lazım deyilsə onun quraşdırma addımları buraxıla bilər; təkrarlanan/seriyalı basmada mövqeləndirmə sistemi tövsiyə edilir. Nasazlıqda komplektin təlimatına baxın. Gündəlik qulluq: tam soyuduqdan sonra qızdırıcı və masanı yumşaq parça ilə silin, kabel/fişi yoxlayın, hərəkətli hissələri yağlı saxlayın; aşındırıcı və korroziyaya səbəb olan təmizləyici işlətməyin.
- Aylıq olaraq bütün vintlərin sıxlığını yoxlayın; temperatur nəzarətçisinin dəqiqliyini yoxlayın və termocüt kontaktlarını təmizləyin. Aparatı quru, tozsuz mühitdə saxlayın. Gücləndirilmiş taxta yeşiklə qablaşdırma göstərilir.
- İstehsalçı ABŞ UL standartlarına uyğunluq iddiası verir, lakin göstərilən BZT hesabat kollajının başlığında UL 2272 və özünü tarazlayan elektrik sistemləri yazılıb. Bu şəkil isti folqa presinin sertifikatını təsdiqləmir; UL uyğunluğu yoxlanılmış sertifikat kimi qəbul edilmir.
Texniki göstəricilər
| Məhsul qrupu | Kabartma və oyma alətləri |
|---|
| Məhsul adı | WUTA Manual Hot Stamping Machine |
|---|
| Şəkildəki model | WT-1015 |
|---|
| Şəkil üzrə baza | 280 × 205 mm |
|---|
| Şəkil üzrə qol/tutacaq | 280 / 80 mm |
|---|
| Şəkil üzrə qızdırıcı lövhə | 100 × 150 × 15 mm |
|---|
| Şəkil üzrə qablaşdırma | 300 × 230 × 400 mm; əsas mətndə taxta qutu ölçüsü fərqlidir |
|---|
| İstehsalçı məhsul adı | WUTA Digital Hot Foil Stamping Machine for Leather– Logo Embossing & Foil Bronzing Press |
|---|
