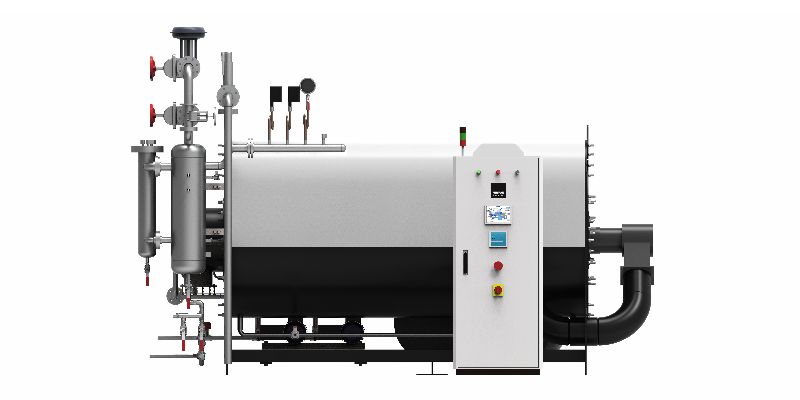

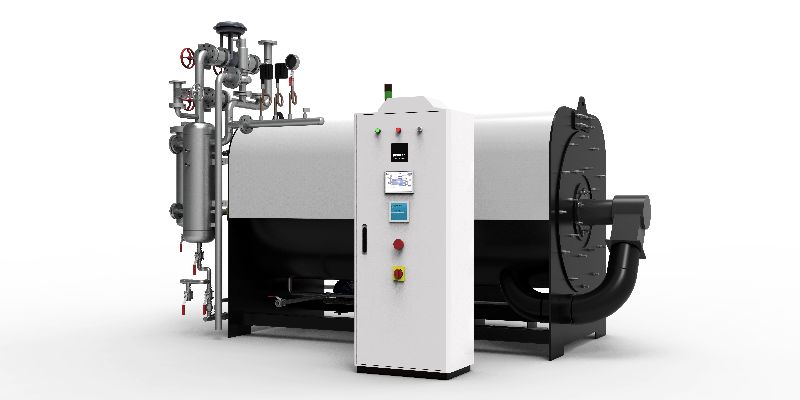

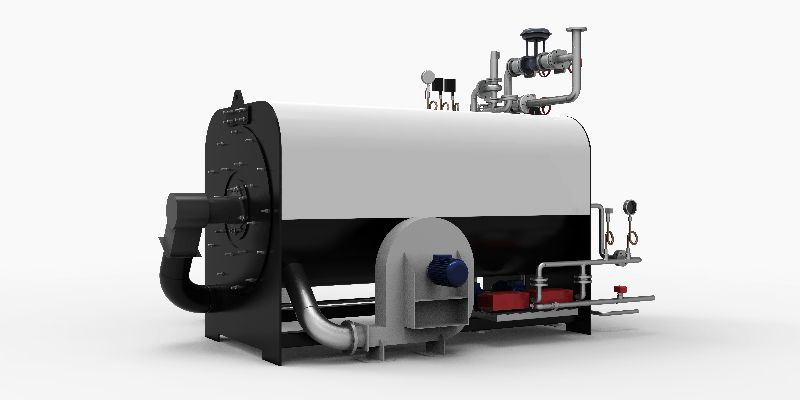

PURAVION H seriyası
Yüksək tutumlu yatay buxar generatoru, 2 000–4 000 kq/saat, 4–12 bar · H2000, H2500, H3000, H3500, H4000
Marka: PURAVION
H seriyası 2.000–4.000 kq/saat tutum aralığında, 4–12 bar iş təzyiqində, qaz və ya maye yanacaqla işləyən qoşa serpantinli yatay buxar generatorudur. Bütün ölçü, nəzarət və təhlükəsizlik armaturları beynəlxalq markalardan seçilib və demək olar hamısı ehtiyatlanıb. İstehsalçı orta faydalı iş əmsalını 91,5%-dən yuxarı, baca qazı temperaturunu 250°C-dən aşağı, NOx-u 60 ppm-dən aşağı göstərir. Seriyada beş model var: H2000-dən H4000-ə qədər.
Xüsusiyyətlər
- 2014/68/AB normalarına uyğun P keyfiyyətli təbəqə və borudan ağır iş rejimi konstruksiyası.
- Təzyiqli qab və ruhsat qaydalarına uyğun, az su həcmli tam təhlükəsiz quruluş.
- Fail Proof əlavə təhlükəsizliyi: qoşa mexaniki təhlükəsizlik klapanı, qoşa təzyiq presostatı, qoşa temperatur vericisi.
- PLC idarəli tam modulyasiyalı (1/10–10/10) avtomatik iş rejimi: brülör, xarici ventilyator və nasos birlikdə idarə olunur.
- Nisbi nəzarətli pnevmatik çıxış klapanı su sürüklənməsinin və generatorun «bayılmasının» qarşısını alır.
- İşin başında sistemi avtomatik rejimə salan PLC nəzarətli pnevmatik start klapan qrupu.
- İşin sonunda proqramlaşdırılan dib blöfünü yerinə yetirən solenoid klapan qrupu.

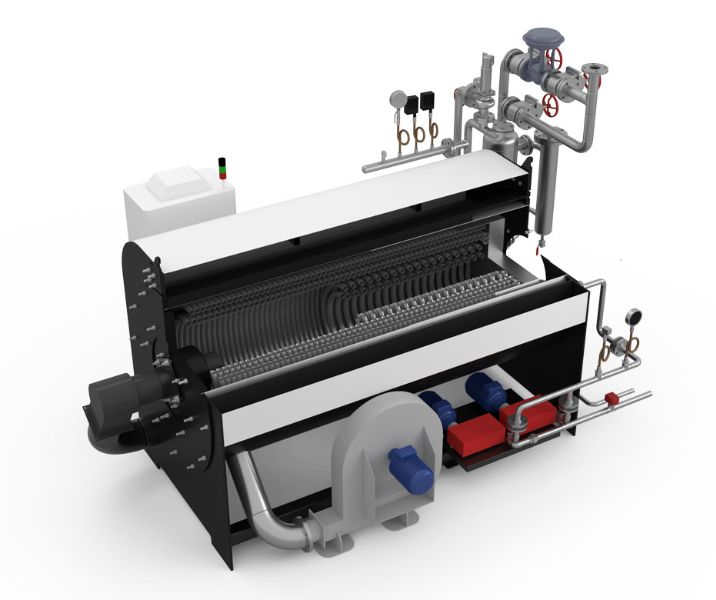

- Qoşa əsas serpantin və əlavə baca qazı xəttində ön qızdırma serpantini.
- Yanma havasının qoşa köynəkli xarici divarda qızdırılması: hava 80°C-dən yuxarı, faydalı iş əmsalına 1,6–1,8% artım.
- Yanma kamerası və serpantin qrupuna uyğun alov boyu ilə hazırlanmış, xarici ventilyatorlu Beck tipli brülör qrupu (Flam).
- Serpantin içindəki su səviyyəsini və temperaturunu daim ölçən, dördlü səviyyə elektrodlu əlavə tum modulu.
- Yüksək təzyiqli su üçün qoşa ünitə kimi hazırlanmış Triplex nasos qrupu.
- Qidalandırıcı suyun keyfiyyətini ölçən elektrik keçiriciliyi nəzarət modulu (opsiya).
- Schneider və Siemens komponentləri ilə yığılmış kompakt elektrik panosu.
- Köməkçi avadanlıqla komplekt təchizat: qidalandırıcı su tankı, ara təzyiq nasosu, su yumşaltma və RO, flaş buxar eşanjoru, dozalama ünitəsi, blöf mikseri.
- Tələb olunanda bütün avadanlığın platforma və ya konteynerə yığıldığı «paket sistem» variantı.
- Üçlü serpantin dizaynı istilik ötürmə səthini artırır: nəzarətli aşağı yanma temperaturu, aşağı baca temperaturu, 91–93% faydalı iş əmsalı.
- Elektro-pnevmatik nisbi nəzarət modulu ilə 30–100% aralığında modulyasiyalı iş.
- Pilot alovlu brülör sistemi süpürmə müddətini aradan qaldırır və yanmanı fasiləsiz saxlayır.
- Soyuq işə düşmədə su sürüklənməsinin qarşısını alan separator sistemi.
- On halqalı ehtiyatlanmış təhlükəsizlik zənciri və 7 düymlük sensor ekranlı yüksək tutumlu CPU.
Texniki göstəricilər
| Tip | Yatay, qoşa serpantinli buxar generatoru |
|---|
| Buxar məhsuldarlığı | 2.000–4.000 kq/saat |
|---|
| Buxarın iş təzyiqi | 4–12 bar |
|---|
| Yanacaq | Qaz və/və ya maye yanacaq |
|---|
| Faydalı iş əmsalı | >91,5% (orta) |
|---|
| Baca qazının temperaturu | <250°C |
|---|
| Baca O₂ / NOx | <3,5% / <60 ppm |
|---|
| Sertifikatlar | CE, TSEK, TÜV, EAC, Kiwa, 2014/68/AB PED; Gazmer təsdiq sənədi |
|---|
| Seriya | H |
|---|
